トラストシステム「立体地図・地形モデル」製作業務のご案内 |
●従来の地形模型やジオラマ模型では.....
手作りなので地形の形状が不正確。
詳細な部分までの情報がわからない。
●これまでの平面の紙地図や紙図面では.....
地形を把握しにくい。 全体像が見えない。 イメージがわかない。
●手作業で模型を作るのでは.....
地形が不正確。 製作時間がかかる。 費用が高い。
●ＣＧ（コンピュータグラフィックス）では.....
多人数で同時に見にくい。 立体感がつかみにくい。
●そこで、これからの立体地図模型なら ”一目瞭然（いちもくりょうぜん）”
正確な情報を瞬時に把握でき、細部まで情報を読みとることができます。
もちろん、コンピュータ制御で地形を精密に再現します。だから正確。
しかも、日本国内だけでなく世界の地形を３次元データ化しました。だから素早い対応が可能。
| 等高線型立体地図とスムース型立体地図 | |||

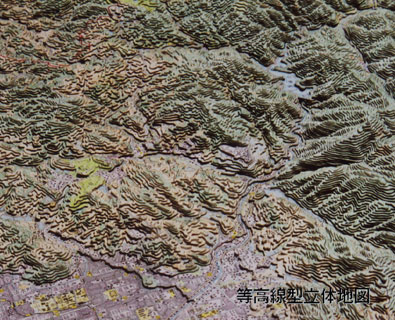

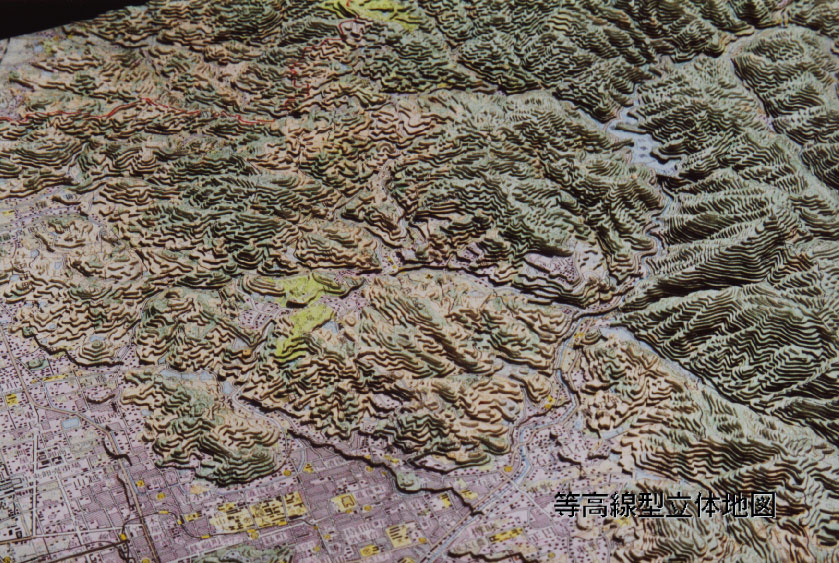

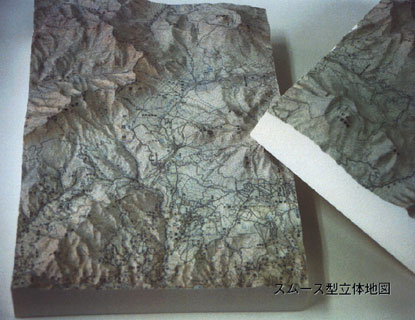

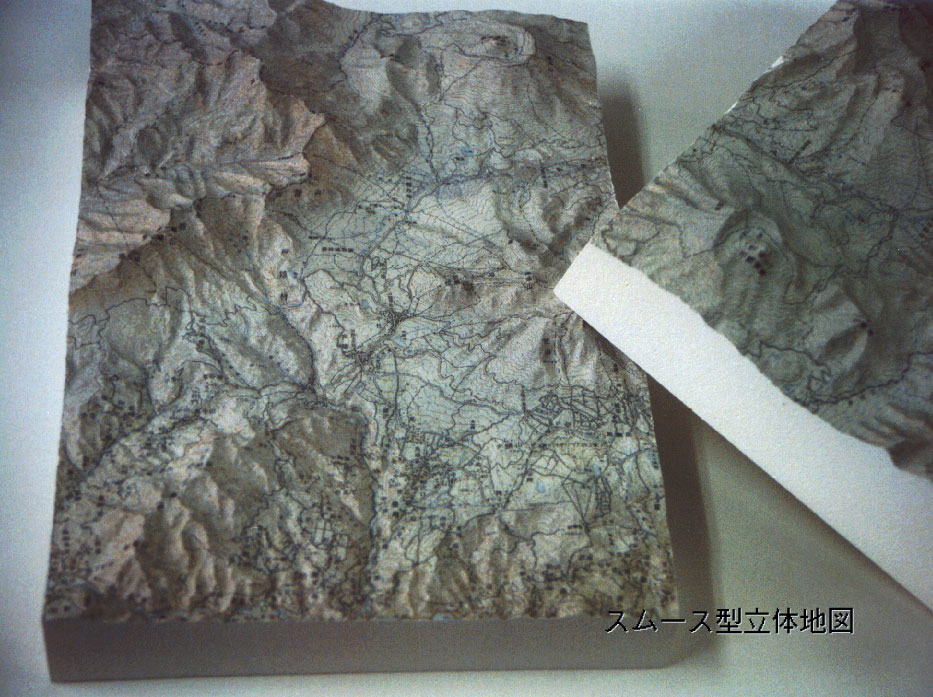

| 等高線型立体地図 | スムース型立体地図 | ||
 |
 |
||
| タイプ | 等高線型 | タイプ | スムース型 |
| 特長 | 勾配の緩やかな地形でも、2点間の高さの違いなどをわかりやすく表現できます。 | 特長 | 精密なデータを元に正確に加工をおこなうと微細な地形まで再現できます。 |
| 手作業で製作する場合には２ｍｍ〜１０ｍｍ程度の厚さ毎に積み重ねて製作することが多いようです。 弊社では数百ミクロンの厚み毎に積層して製作することも可能です。 |
従来は厚紙やベニヤ板などを積み上げてから,石膏などで段差を埋めたり、ヤスリなどで段差を削って製作していました。 弊社ではNC切削や粉体造形などの精密加工により、地形データを生かした精密な形状の立体地図を製作いたします。 |
||
１台だけでも、何千枚でも多彩な立体地図をお届けします。
●対応３次元CAD一覧
これらのCADデータから、自動的に立体地形モデルが製作できます.
| CADメーカー | CAD名称 | データリンク |
| トラストシステム | LAND PLANNER | 実績あり |
| Ａｕｔｏｄｅｓｋ | ＡｕｔｏＣＡＤ | 実績あり |
| AutoCAD Lａｎｄ Development Desktop | 実績あり | |
| Ｃｉｖｉｌ Ｄｅｓｉｇｎ | 実績あり | |
| アイエスピー | ＬａｎｄＦｏｒｍｓ Ｆｏｒ Windows | 実績あり |
| TN-Contour | 実績あり | |
| 構造計画研究所 | LAPLAS | 実績あり |
| 国土交通省 | DMデータ （等高線） | 実績あり |
| 武藤工業 | ＩｎｔｅｒＧｒａｐｈ | 調査中 |
| GRAPHI SOFT | ArchiSITE | 調査中 |
| エリント | Design CAD | 調査中 |
| エーアールシーヤマギワ | MOSS | 調査中 |
| 人工衛星（イコノス/ランドサット）やスペースシャトルから撮影した3次元地形データを用いて、精密な地形データを使った、立体モデルも短時間で製作可能です。 また、火星などを撮影した陰影画像からの地形解析モデル作成実績もあります。 |
日本国内はもとより、 今、注目のイラン、イラク、アフガニスタンをはじめ、 北朝鮮、北方領土などを含む 世界中の地形、海底の立体モデルの製作が可能です。 |
| 主要保有機器 | 加工装置 | 大型地形模型作成機 (２,０２０mm×１,５２０mm×３２０mm) | 1台 |
| 中型地形模型作成機 (１,０００mm× ６００mm ×３００mm) | 1台 | ||
| 小型地形模型作成機 | 2台 | ||
| 回転型３次元加工機 | 開発中 | ||
| 真空成型装置 (試作用） | 1台 | ||
| CO2レーザー加工機 （900mm×600mm） | 1台 | ||
| CO2レーザー加工機 （1100mm×800mm） 自動積層機能付き | 開発中 | ||
| 自動真空成型装置 （小型） | 1台 | ||
| 自動真空成型装置 （中型） | 1台 | ||
| 自動真空成形装置 （大型） | 開発中 | ||
| 真空成型装置 (中型試作用 450mm×300mm） | 1台 | ||
| 紙積層造形機 （キラコーポレーション） | 1台 | ||
| コイン自動彫刻機 | １台 | ||
| 建物模型自動作成機 | 2台 | ||
| 横切り盤 | 1台 | ||
| 昇降盤 | 2台 | ||
| パネルソー（２,４００mm） | １台 | ||
| 断裁機 | ２台 | ||
| 射出成型機 | 1台 | ||
| チラー | 1台 | ||
| 旋盤 | １台 | ||
| フライス盤 | １台 | ||
| ボール盤 | ２台 | ||
| フラットベッド カッティング装置 （グラフテック） | ２台 | ||
| 大型ラミネータ（B0サイズ対応） | 1台 | ||
| 自由形状発泡成形システム | 1台 | ||
| 木工プレス（１８００ｘ９００ｍｍ） | 1台 | ||
| かんな盤 | 1台 | ||
| 溶接機（半自動） | ２台 | ||
| ポートパンチャ | １台 | ||
| 出力機器 | フルカラー3Dプリンタ （Z Corporation） Z650 | １台 | |
| フルカラー3Dプリンタ （Z Corporation） Z450 | １台 | ||
| フルカラー3Dプリンタ （Z Corporation） Z510 | ３台 | ||
| 粉末造形3Dプリンタ Projet160 | １台 | ||
| FDM ３Dプリンター（ABS、PLA) | １台 | ||
| 大型ＸＹプロッタ | ２台 | ||
| XYプロッタ(A1) | 1台 | ||
| フラットベッドカッティングプロッター（A1) | １台 | ||
| EPSON 水性顔料 大判プリンター PX（B0サイズ出力） | 1台 | ||
| Roland UV 大判カッティングプリンター VersaUV LEC-300 | 1台 | ||
| 入力装置 | 3次元形状測定装置（3Dスキャナ） | 1台 | |
| 大型３次元形状測定装置 （レーザー非接触型 2000mmｘ1500mm） |
１台 | ||
| 回転式３次元形状測定装置（３Ｄスキャナ） | 開発中 | ||
| 大型デジタイザ（B0) | １台 | ||
| 大型デジタイザ（A0) | １台 | ||
| 中型デジタイザ（A1) | 2台 | ||
| その他デジタイザ | 3台 | ||
| イメージスキャナー (フルカラーA0サイズまで） | 5台 | ||
| ３次元歪み計測装置（Ａ１） | 1台 | ||
| 透過照明テーブル（A１） | １台 | ||
| 測定器 | ロジックアナライザ | 1台 | |
| オシロスコープ(デジタル・アナログ） | ２台 | ||
| ファンクションジェネレータ(岩通、KENWOOD） | ２台 | ||
| 電力計測計 (横河） | 1台 | ||
| スペクトラム・アナライザ (アドバンテスト 3GHｚ） | 1台 | ||
| ビデオマイクロスコープ (キーエンス） | 1台 | ||
| 周波数カウンター 250MHz (LEADER） | 1台 | ||
| その他機器 | 大型集塵装置（ムラコシ） | 3台 | |
| 防震台 | 2台 | ||
| 高温恒温庫（エスペック ST-120） | 1台 | ||
| フォークリフト | 1台 | ||
| 回転式 攪拌機、遠心回転式攪拌機(キーエンス） | 2台 | ||
| 回転式 粉末攪拌機 | 1台 | ||
| 電気焼成炉(10kWなど) | ３台 | ||
| 赤外線 塗装乾燥機 | 1台 | ||
| コンプレッサー（エアードライア付き 11HP、2.2HPなど） | 5台 | ||
| アーム型ロボット（三菱製） | 2台 | ||
| ソフトウェア | ランドプランナー（自社開発） | ||
| 建物形状マッピングツール（自社開発） | |||
| 法面形状モデリングツール（自社開発） | |||
| 離散点データ地形モデリングツール（自社開発） | |||
| 地図情報変換ツール（自社開発） | |||
| 数値地図→DXFファイルコンバータ／数値地図リーダ（自社開発） | |||
| AutoCAD／AutoCAD LT／AutoCAD Map （Autodesk) | |||
| AutoCAD Lａｎｄ Development Desktop (Autodesk) | |||
| AutoCAD Civil Design (Autodesk) | |||
| ArchiSITE（GRAPHISOFT) | |||
| NSXPRES（新日本製鐵株式會社） | |||
| QuickConvert（NCM) | |||
| Shade 3D ver.14 Professional (e-frontier) | |||
| netfabb Studio Professional (netfabb GmbH) | |||
| 自社開発ソフトウェア | イメージプレゼ | ||
| 建築パース「アーティスト」 | |||
| ランドプランナー その他の自社開発アプリケーションのご案内はこちら | |||
