地形の標高DEMデータや建物の形状および高さデータなどのデジタルデータと、航空写真や衛星画像などの映像と、デジタルカメラなどで撮影した建物の壁面テクスチャーにより、精密地形模型上に建物を配置した都市模型・立体街並みジオラマ模型を再現します。

街並み模型用の地盤模型用データ 都市模型製作の流れ模型製作用CAD/CAMシステム都市模型製作の流れ 都市模型製作の流れ都市模型および地形模型作成都市模型製作の流れ 精密都市模型完成写真
都市模型製作のための3次元都市データ フルカラー3Dカラープリンター本体
航空写真・衛星画像・オルソ写真を使って都市模型を制作
街並み写真から都市模型やジオラマ模型 都市データ製作の流れ都市景観データ作成ソフトウェア都市データ製作の流れ
 その他の3次元データ 3Dプリンター造形方法3D CAD3D立体プリンタ造形方法 3Dプリンター


自社開発の各種の3次元加工装置、立体模型作成装置と、「ランドプランナー」、「街並みビューア」システム、その他のCADシステムにより、データ作成から模型製作まで一貫製作。
弊社では2006年に模型業界としていち早くフルカラー3Dプリンタを導入し、地形部分は安価な素材を用いて地形の起伏を切削加工し、ダムや橋梁などの複雑な形状を持つ構造物は、3Dプリンタやレーザー加工機により作成する製作をおこなっております。
3Dカラー着色プリンタ、切削加工機などによる精密自動造形。

3Dプリンター模型


最新の3Dプリンタを利用した短時間・低価格の製作と、手作業による高品位な模型の作成が可能です。

  日経BP社 イエイリ建設ITラボ「建設3次元まつり」のご紹介記事はこちら

低価格・短納期の自動作成機による製作例 コメント
 3次元のデジタルデータを使って街並み模型をカッターナイフや接着剤などを使った手作業なしで自動製作。 縮尺の設定も自由におこなえます。
 ■1■東京 浅草橋周辺 3D立体プリンター製作例
立体プリンターによる街並み模型作成 都市データを利用して、建物の用途別、築年数などを
元にGISデータを3Dプリンタでプリントアウト

製作場所:
 ■2■東京 霞ヶ関、国会議事堂、警視庁、国土交通省、皇居(一部)周辺 3Dプリンター製作例
東京 霞ヶ関、国会議事堂、警視庁、国土交通省、皇居 立体地図都市模型 都市データを利用して、建物模型データを3Dプリンタでプリントアウトした都市模型
 ■3■千駄ヶ谷 東京オリンピック会場周辺模型 3Dプリンター製作例
3Dプリンター 東京オリンピック会場 都市模型 都市データを利用して、建物模型データを3Dプリンタでプリントアウトした都市模型。樹木、高架橋なども3Dプリンターによる造形
 ■4■東京 浅草橋周辺 3D立体プリンタ製作例
東京模型 都市データを利用して、建物壁面のデジカメ写真をプリントした建物模型データを3Dプリンターでプリントアウト
 ■5■東京 渋谷周辺 3Dプリンター製作例
渋谷付近(広域) 3Dプリンターモデル製作例写真 衛星画像+地形の標高データを3Dプリンタでプリントアウト
 ■6■東京 渋谷周辺 3D立体プリンター製作例
都市模型自動作成3Dプリンタ 衛星画像+地形の標高データを3Dプリンタでプリントアウトで製作後、 首都高速、JR高架、代々木公園などの植栽仕上げ後、地名プレートなどを配置。
 ■7■新宿周辺 3Dプリンター製作例
朝日航洋 good-3Dデータによる新宿副都心カラー都市モデル Copyright(C) 朝日航洋株式会社 “3次元空間情報サービス『good‐3D』
 ■8■神奈川 弊社工場周辺 3D立体プリンター製作例

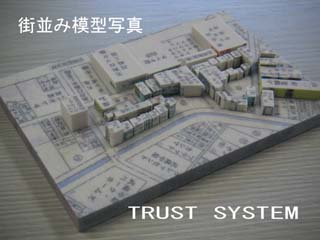

住宅地図による立体都市模型 住宅地図+建物高さデータを3Dプリンターでプリントアウト

製作場所:弊社工場周辺
 ■9■3Dプリンタ製作例 上記の各種3次元データを、縮尺を変えて
3Dプリンターでプリントアウト
各種縮尺による街並み・都市模型製作
 ■10■東京駅丸の内周辺3D立体プリンタ製作例
都市モデル製作写真(皇居東側から東京駅) 3次元CGデータ用のモデリングデータ+航空写真を3Dプリンタでプリントアウト。東京駅の特徴的な駅舎、皇居内の建物、お堀の石垣も忠実に再現。
都市モデル製作写真(丸の内模型) 3次元CGデータ用のモデリングデータ+航空写真を3Dプリンタでプリントアウト。東京駅の特徴的な駅舎、皇居内の建物、お堀の石垣も忠実に再現。

製作範囲: 東京駅丸の内周辺立体地図
都市モデル製作写真(東京駅丸の内から皇居方面) 3次元CGデータ用のモデリングデータ+航空写真を3次元プリンタでプリントアウト。東京駅の特徴的な駅舎、皇居内の建物、お堀の石垣も忠実に再現。

製作範囲: 東京駅丸の内周辺立体地図
 ■11■神奈川県鶴見川流域3次元立体プリンタ製作例
鶴見川立体プリンタ模型
流域の概念を伝えるための模型。
流域の内側に降った雨が鶴見川を流れ、流域の外側に降った雨は他の河川に流れ込むことを実体験するための模型。 模型上に青いビー球を落とすと川を流れて海まで転がっていきます。
精密な地形データを利用して、模型の意図に合うようにビー球が転がりやすいようにデータを再計算。
地図画像・流域界・注記などを表現して自動的に3Dプリンタでプリントアウト
 ■12■東京台東区 周辺3Dプリンタ製作例
市街地模型・GIS模型・都市モデル(千代田区) 都市データを利用して、建物の用途別、築年数などを
元にGISデータを3Dプリンタでプリントアウト

データ提供 (C)2007東京デジタルマップ 殿
市街地模型(東京都) 都市データを利用して、建物の用途別、築年数などを
元にGISデータを3Dプリンタでプリントアウト

データ提供 (C)2007東京デジタルマップ 殿
■13■立体都市モデル 製作例 (広島市) 3Dプリンタ製作例
衝撃波実験用都市模型(広島県広島市原爆投下爆発) NHKロゴ

NHKスペシャル核クライシス」 第1集 都市を襲う核攻撃 〜地表爆発と高度爆発〜 衝撃波実験用 広島市模型衝撃波実験模型紹介
■14■立体地勢図 製作例 (メッシュコード 5339) 3Dプリンタ製作例
立体プリンタによる立体地勢図   数値地図200000(地図画像)+標高による段彩+地形勾配による陰影
■15■立体地形図 製作例 (箱根付近) 3Dプリンタ製作例
3Dプリンタによる立体地形図   数値地図25000(地図画像)

  4分割にて製作 (サイズ:470mm×370mm程度)
■16■立体地形図 製作例  3Dプリンタ製作例
1/25000数値地図(地図画像)   数値地図25000(地図画像)

   (中越地域)
■17■立体地形図 製作例  3Dプリンタ製作例
北岳 立体地図   数値地図25000(地図画像)

  (北岳周辺)
■18■立体地形図 製作例  3Dプリンタ製作例
新潟県越後湯沢付近立体地形図   数値地図25000(地図画像)

  (新潟県越後湯沢周辺、3ユニット組み合わせ)
■19■立体地形図 製作例  (拡大写真) 3Dプリンタ製作例
湯沢温泉ロープウェイ付近立体地形図   数値地図25000(地図画像)

  (新潟県越後湯沢 湯沢温泉ロープウェイ周辺)
■20■立体地勢図 製作例 (メッシュコード 5339)  3Dプリンタ製作例
国土地理院 数値地図20万地図画像+段彩カラー+地形勾配陰影図による立体地図   数値地図200000(地図画像)+標高による段彩+地形勾配による陰影

  富士山南西上空より甲府方面
■21■立体地形図 製作例 (部分抜粋) 3Dプリンタ製作例
立体地形図   数値地図25000(地図画像)
 ■22■3D立体プリンタ製作例
山梨県立体地図  数値地図 地図画像 1/20万を立体化
 ■23■3Dプリンタ製作例
数値地図(地図画像)による立体地図製作事例写真  数値地図 地図画像を立体化
 ■24■3Dプリンタ製作例
1/50000立体地形図  1/5万 立体地形図
 ■25■3Dプリンタ製作例
山梨県立体地図  1/20万立体地勢図
 ■26■3D立体プリンタ製作例
立体住宅地図  流域立体地図模型
 ■27■3Dプリンタ製作例
造成地立体図面  造成計画立体図面
 ■28■3D立体プリンタ製作例
立体航空写真(渋谷付近)  航空写真+都市模型
 ■29■3Dプリンタ製作例
立体オルソ航空写真(山間部)  オルソ航空写真を立体化
 ■30■3D立体プリンタ製作例
カラー立体プリンタによる立体衛星写真(箱根芦ノ湖付近)  衛星写真を立体化
 ■31■3Dプリンタ製作例
3Dプリンタ造形による立体世界地図  世界海底模型を立体化
 ■32■3D立体プリンタ製作例
立体住宅地図  住宅地図を立体化
 ■33■コンクリートミキサー車3Dプリンタ製作例
コンクリートミキサー車模型  縮尺 1/200〜1/1500 まで

 立体プリンタ出力なので拡大・縮小は自由

 どんな縮尺でも対応できます。
 ■34■ 風洞実験用 試作模型 3D立体プリンタ製作例
風洞実験模型 風洞実験用の都市模型
 ■35■試作模型 3Dプリンタ製作例
ミキサー車模型、ダム提模型  ダム提 (デザイン比較)

 コンクリートミキサー車 (縮尺比較)
 ■36■橋梁・橋脚 3D立体プリンタ製作例
橋梁模型 未着色
 ■37■ダム提体 3Dプリンタ製作例
ダム提体模型 未着色
 ■38■世界地図(反転型) 3D立体プリンタ製作例
世界海底模型  海の深さと陸の高さでグラデーション

 高さは反転しています。
 ■39■都市模型 新宿周辺 3Dプリンタ製作例
都市模型  新宿の街並み

Copyright(C) 朝日航洋株式会社 “3D空間情報サービス『good‐3D』
 ■40■都市模型 新宿周辺 3D立体プリンタ製作例
3Dオルソ立体写真  標高データはレーザープロファイラデータ

 地表面の色はオルソ航空写真
 ■41■人体模型 骨 3Dプリンタ製作例
3D粉体造形による骨模型  塗装無し
 ■42■人体模型 若い女性の模型 3D立体プリンタ製作例
3D着色粉体模型製作による人体模型  自動塗装
 ■43■人体模型 上半身 3Dプリンタ製作例
人物像のフルカラー3Dプリンター製作事例写真 3次元スキャナによる360°データ
 データ提供「日本レーザー」様
3Dスキャナー+3Dプリンターによる人物模型製作事例写真 3次元スキャナによる360°データ
 データ提供「日本レーザー」様
 ■44■生物模型 鳥 3次元立体プリンタ製作例
鳥の模型  塗装無し
 ■45■人体模型 手 3次元立体プリンタ製作例
人体模型(3Dプリンター)製作事例写真(手)  塗装無し

 シリコン型などでのコピーではありません。
 実際の手を縮小しています。
